如何安装膜制氮系统？

膜制氮技术以其高效、稳定、便捷的特性，已成为石油开采、化工生产、电子制造等高端领域不可或缺的关键气体解决方案。作为全球膜制氮技术的领导者，MINNUO 深知专业、精准的安装是设备高效运行与超长寿命的基石。本指南凝聚 MINNUO 全球工程团队的丰富经验，为您提供从选址到调试、从维护到优化的全流程深度解析，确保您的膜制氮系统实现完美部署，发挥最大效能。

安装膜制氮系统的关键步骤包括：首先选择适宜的安装场地，确保地面平整、通风良好，并避免高温、湿气和有害气体影响；其次，确保安全合规，佩戴个人防护装备，进行消防和电气安全检查。然后，按照步骤进行设备搬运与定位，严格调平设备，连接管路和电气系统，确保密封性和正确的电气连接。调试时检查系统运行，测试氮气纯度和流量稳定性。最后，进行定期维护，清理过滤器和检查设备状态，确保长期高效运行。

一、安装前关键准备工作：奠定安全高效基石

1.1 科学选址与严谨环境评估

• 地面承重与平整度首选≥C25 标号的混凝土基础，厚度不低于 150mm，承重能力必须远超设备运行重量（含满负荷状态）。使用高精度水平仪（推荐激光水平仪）进行多点检测，确保整体倾斜度严格≤0.5°（约 1.7mm/m），任何微小的不平整都可能导致膜组件内部气流分布不均，引发应力集中，显著缩短膜寿命并降低分离效率。
• 通风散热与空间布局
  • 空气流通性：场地必须具备良好的自然或强制通风条件，确保设备运行时产生的热量能及时散逸。相对湿度需持续≤80%，避免湿气凝结对电气元件及膜性能造成损害。
  • 操作维护空间：设备四周必须预留≥1.5 米的环形无障碍空间，顶部预留≥1 米高度，确保日常巡检、滤芯更换、膜组维护及紧急情况处理的操作便利性与安全性。
  • 温度控制：环境温度必须严格控制在 5℃-40℃范围内。温度每升高 10℃，膜的渗透率可能增加 15-25%，直接导致氮气纯度下降。高温环境（>40℃）会显著加速高分子膜材料的老化降解过程。
• 环境风险规避
  • 严禁将设备安装在易燃易爆物品（油料、化学品）、高浓度粉尘（如煤灰、金属粉末）、强腐蚀性气体（如氯气、硫化氢）的源头附近。
  • 避免阳光直射（紫外线损伤）和雨雪直接淋湿。户外安装是强烈不推荐的方案；如工况强制要求户外，则必须搭建全包围式防雨防晒棚，并考虑极端天气（台风、暴雪）防护。

1.2 周全安全与合规准备：生命与法规的底线

• 个人防护装备（PPE）强制要求所有参与人员必须佩戴：ANSI Z87.1 标准认证的防冲击安全眼镜、耐磨防滑的重型橡胶手套、符合 GB21148-2020 标准的钢头钢底防砸防穿刺劳保鞋。涉及高处作业（如管道高空连接）必须系挂符合 GB6095-2021 标准的全身式安全带并连接可靠锚点。
• 现场安全设施配置
  • 在设备明显位置及电源控制箱处，悬挂醒目的 “禁止烟火”、“高压危险”、“必须接地” 警示标识。
  • 根据场地面积及风险等级，配置足量（通常≥2 具）且类型正确（ABC 干粉灭火器）的消防器材，确保其处于有效期内并易于取用。
• 法规与标准符合性审查
  • 电气安全：仔细核查并严格遵守项目所在地的电气安装规范（如中国的 GB 50168, GB 50169，欧洲的 IEC 60364）。确认电源电压（380V±10%）、频率（50Hz±2%）、相序正确无误。
  • 压力容器与管道：如系统包含缓冲罐等压力容器，必须确认其具备有效的《特种设备使用登记证》及定期检验报告。管道焊接与安装需符合 ASME B31.3 或 GB/T 20801 等压力管道规范。
  • 防爆要求：若安装区域被划分为爆炸性危险区域（如石油平台、化工厂房），所有电气设备（电机、控制柜、传感器、接线盒）必须持有对应区域等级（如 Zone 1, Zone 2）的 ATEX (2014/34/EU) 或 IECEx 防爆认证证书，并严格按照防爆安装规范（如 IEC 60079-14）执行。

1.3 设备与配件开箱验证：杜绝隐患于源头

• 开箱验货在供应商代表或承运方在场的情况下，共同开箱。使用高清设备（如手机）全程录像记录开箱过程。逐项核对装箱清单：重点检查核心部件：膜分离组件（检查外壳有无凹陷、接口螺纹完好）、精密过滤器壳体及滤芯（确认型号、数量、包装密封性）、控制系统（PLC / 触摸屏、仪表盘是否完好）、阀门管件（型号、材质、数量）。细致检查运输损伤：特别留意设备底座、吊装点、精密仪表、膜组外壳是否有碰撞、变形、油漆剥落或雨水浸入痕迹。发现任何问题，立即拍照取证并联系 MINNUO 技术支持与物流方。
• 文件资料核对确保收到完整文件包：详细操作与维护手册（含中英文）、电气原理图与接线图、管道仪表流程图（P&ID）、压力容器产品合格证、质量证明书、监检证书（如适用）、关键部件（如膜）的材质报告与性能测试报告。核对设备序列号与文件是否一致。

二、分步安装操作详解：精准执行每一步

2.1 步骤 1：设备安全运输与精密定位

• 专业搬运仅使用设备外壳上明确标识的专用吊点或叉车孔。吊装必须使用额定载荷足够（≥设备重量 1.5 倍）的吊带或专用吊具，严禁直接钩挂管道或仪表。使用叉车时，货叉长度需完全伸出设备底座，并缓慢平稳移动，防止设备倾覆或滑落。带轮设备就位后立即锁死所有轮刹。
• 精密定位与调平将设备平稳移至预设基础上。使用高精度框式水平仪或电子水平仪，在设备底座前后左右至少 4 个关键点进行测量。通过在设备底座与基础之间精确垫入不同厚度的不锈钢调平垫片，反复调整，直至所有测量点的水平误差严格≤0.5°。这是保障膜组件长寿命和高效分离的核心前提。

2.2 步骤 2：系统管路连接：密封与洁净是生命线

• 压缩空气供给管路 (生命之源)
  • 气源连接：使用经过彻底脱脂、清洗、吹扫的优质 304/316 不锈钢无缝钢管或耐压≥1.6MPa 的进口品牌耐油复合软管连接空压机出口与膜分离系统入口。管径必须≥设备进气口直径，避免节流压降过大。
  • 三级过滤系统 (核心保障)
    • 前置过滤器：安装于空压机后，去除液态水和粗大颗粒（过滤精度≥3μm）。
    • 冷冻式干燥机：将压缩空气露点降至 3-10℃，去除大量水蒸气。
    • 精密过滤器：串联安装（如 C 级主管路滤芯 + T 级超高效除油滤芯），最终确保进入膜组的空气含油量≤0.001ppm w/w（远低于 0.003ppm 要求），固体颗粒粒径≤0.01μm。这是保护昂贵膜组件的绝对关键！
  • 管道施工：所有螺纹连接处必须缠绕优质聚四氟乙烯生料带（沿螺纹方向缠绕 15-20 圈）或涂抹专用螺纹密封胶（如 LOCTITE 577）。法兰连接需使用符合压力的无石棉垫片，均匀对角拧紧螺栓。
• 氮气输出管路 (产品输送)
  • 缓冲稳流：氮气出口必须连接容积≥1.5 倍系统峰值流量（Nm³/h） 的氮气缓冲罐。例如 100Nm³/h 的系统，缓冲罐容积应≥150L。罐体应安装安全阀（设定压力为工作压力 1.1 倍）、压力表、排污阀。
  • 管道材质：推荐使用内外抛光（BA/EP 级）不锈钢管，防止二次污染高纯氮气。焊接必须采用自动氩弧焊（TIG），并进行 100% 内窥镜检查确保无焊瘤、氧化。
  • 密封性测试 (强制要求)：在所有管路连接完成后，必须进行强度试验和气密性试验：
    • 强度试验：使用洁净无油的压缩空气或氮气，缓慢升压至设计压力的 1.5 倍，保压至少 30 分钟。检查所有焊缝、接口、阀门填料处，无可见变形、无泄漏。
    • 气密性试验：降压至设计压力，用高灵敏度发泡剂（如 Snoop） 涂抹所有接头，绝对无气泡产生。保压时间应≥24 小时，压力降需符合规范（如≤1%/h）。
• 排废系统 (安全排放)将膜组产生的富氧废气（O2 浓度约 35-45%）通过独立管道引至室外开阔、通风良好、远离人员活动区及火源的上风口处排放。管道末端宜设置防雨罩和防护网。严禁在密闭或通风不良空间内直接排放，有严重缺氧窒息风险！

2.3 步骤 3：电气与控制系统精准对接：智能核心

• 电源连接由持证电工严格按照电气图纸施工。使用符合国标（如 BVR）或国际标准（如 THHN） 的铜芯电缆，线径满足设备满载电流要求并有足够余量（通常≥1.25 倍计算电流）。接地至关重要：采用独立接地极（如镀铜棒），接地线线径足够（≥电源相线），接地电阻必须≤4Ω（实测值），这是防止电击和设备损坏的根本保障。
• 控制系统安装与初设正确连接所有传感器（压力变送器、温度传感器、流量计、氧分析仪信号线）至 PLC / 控制器指定端口，使用屏蔽双绞线并做好屏蔽层单端接地。上电初始化：首次通电，进入 PLC / 触摸屏系统。
  • 关键参数设定
    • 目标氮气纯度：根据应用设定（如电子保护气≥99.999%，油田注氮≥95%）。
    • 流量上下限报警值。
    • 过滤器自动排污周期与时长（例如：每运行 30 分钟，排污电磁阀动作 5-10 秒）。
    • 膜组温度报警阈值（如 > 45℃报警）。
    • 压力保护值（低压停机、超压泄放）。

2.4 步骤 4：初次调试与性能验证：见证效能

• 启动前冷机检查手动盘动空压机电机风扇数圈，确认转动绝对灵活无卡滞、无异响。检查所有阀门状态：确保进气阀开、排气阀开（初始状态）、产氮阀开。
• 空载运行测试启动空压机，观察系统压力表。压力应稳定在 0.7~1.2MPa（具体参考设备铭牌）范围内。过低压力影响产氮量，过高压力可能损伤膜丝。监控过滤器：记录各级过滤器的入口 / 出口压差。精密过滤器压差初始值应≤0.02MPa。若任何一级压差接近或超过 0.05MPa，表明滤芯堵塞严重或有安装问题，必须立即停机检查更换。检查自动排污阀是否按设定周期正常动作。
• 负载运行与性能验证
  • 纯度调节：缓慢关闭（或调节）排气阀（富氧废气阀），增加膜组工作压力。此过程需极其缓慢、平稳进行。
  • 纯度测量：使用经过计量校准的便携式氧分析仪（精度优于 ±0.1% O2），在氮气出口取样点实时监测纯度。对比在线仪表（如有）读数，进行校准。
  • 流量稳定性测试：在设定纯度下，记录流量计读数至少 1 小时。流量波动范围应≤±5% 设定值。过大波动可能源于气源压力不稳、缓冲罐容积不足或阀门调节问题。
  • 系统联动测试：模拟纯度下降、压力异常、过滤器压差高等报警条件，验证 PLC 是否准确触发声光报警及预设的保护动作（如自动切换、停机）。

三、安装后科学维护与持续优化：保障长期卓越性能

3.1 日常维护规程：防微杜渐

• 每班次
  • 排放所有过滤器、缓冲罐底部的冷凝水（手动或确认自动排污正常）。
  • 目视检查压力表、温度表、流量计读数是否在正常范围。
  • 听设备运行声音（空压机、电机）有无异常。
  • 嗅有无异常气味（如过热、油味）。
• 每周
  • 使用专业油分检测管或仪器，检测入口压缩空气含油量，确保≤0.001ppm。
  • 检查管道、接头是否有可见泄漏（听、摸、涂发泡剂）。
  • 清洁设备外壳表面灰尘油污。
• 每月
  • 断电后，使用干燥压缩空气或软毛刷彻底清洁电控柜内部及散热风扇格栅的积尘，防止散热不良导致元件过热损坏。
  • 检查电气接线端子有无松动、过热变色迹象（需由电工操作）。
  • 验证报警和联锁功能是否有效。

3.2 关键部件预防性保养：延长寿命的核心

• 膜分离组件 (系统核心资产)每 6 个月：记录在相同操作压力、流量、温度下的氮气纯度或渗透气流量，计算膜的渗透率衰减率。若年衰减率持续 > 10%（例如半年衰减 > 5%），表明膜可能受到污染或发生物理损伤，必须联系 MINNUO 技术支持进行专业诊断与清洗（严禁自行使用化学溶剂！）。定期清洗可恢复大部分性能。
• 过滤器滤芯 (前置卫士)
  • 精密除油滤芯 (T 级)：严格按照压差或时间（以先到者为准）更换。通常每 2000 运行小时或压差≥0.07MPa 即需更换。活性炭除油蒸汽滤芯（如配置）同样每 2000 小时更换，即使压差不高，其吸附饱和后也会导致油蒸汽穿透毒化膜。
  • 主管路滤芯 (C 级)：根据压差（通常≥0.05MPa）或每 4000 小时更换。

3.3 长期停机专业防护：休眠期的守护

若设备计划停机超过 1 个月，必须执行专业防护：

• 彻底排空：关闭进气阀，打开所有排污阀、排气阀、氮气出口阀，完全排空系统内所有压缩空气和冷凝水。
• 氮气吹扫置换：从入口通入干燥洁净的氮气（露点≤-40℃），对所有管路、膜组内部进行充分吹扫置换，驱除湿气。
• 充氮密封：关闭所有阀门，向系统（特别是膜组内）充入低压（约 0.2-0.3MPa）干燥氮气进行密封，防止空气（含氧气、水汽）进入。
• 断电防尘：断开主电源开关。使用防尘防潮罩完整覆盖设备。
• 定期检查：每月检查密封压力，若压力下降明显，需补充氮气并查找泄漏点。

四、MINNUO 膜制氮系统：赋能核心工业场景

4.1 油田增产与安全保障：

• 案例：中石化塔河油田
  • 挑战：超深稠油（粘度高）、常规开采难度大、效率低。
  • 方案：部署 MINNUO 大流量（>3000 Nm³/h）、超高压力（70MPa）膜制氮系统，结合连续油管进行氮气气举与泡沫驱。
  • 成效：
    • 显著降低原油粘度，改善流动性。
    • 增加地层能量，提升采收率。
    • 成功实现单井增产率超 15%，大幅缩短投资回收周期。
    • 替代传统液氮车，降低成本，提升作业灵活性与安全性。

4.2 车载移动式应急制氮：灵活高效，使命必达

• MINNUO 解决方案

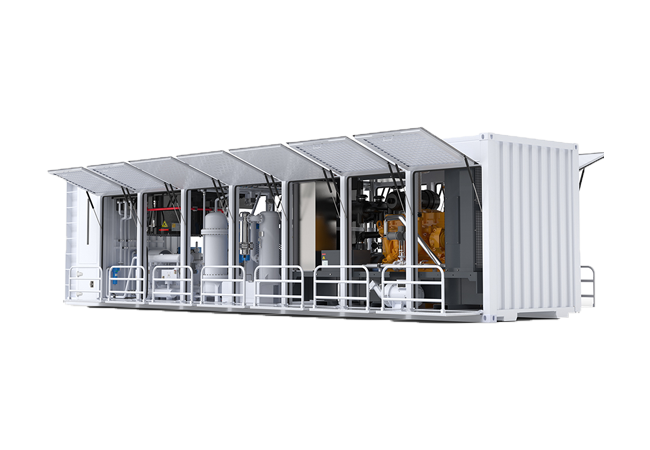

  • 高度集成化设计：将无油空压机、高效膜组、增压泵单元（可选）、智能控制系统集成于重型卡车或标准集装箱内。
  • 强悍性能：适应野外崎岖路面，快速抵达井喷、火灾等事故现场或偏远井场。
  • 核心价值：即时提供大量高纯氮气，用于井控（置换、压井）、管道吹扫、惰化保护、应急消防，最大程度保障人员安全，减少财产损失。

4.3 电子行业超高纯保护气：精密制造的守护者

• 技术要求：严苛要求氮气具备超高纯度（99.999%+）、极低露点（-60℃至 – 70℃）、无油无颗粒（≤0.01μm, Class 0）。
• MINNUO 技术保障
  • 采用特殊级高分子分离膜与多级深度净化工艺（结合高效除氧、吸附干燥、终端超滤）。
  • 提供稳定可靠的氮气，广泛应用于：
    • SMT 回流焊 / 波峰焊：防止焊点氧化，提升良率。
    • 半导体芯片封装与测试：创造无氧环境，防止敏感元器件氧化失效。
    • 液晶面板（LCD/OLED）生产：保护精密镀膜工艺。
    • 激光切割 / 焊接保护：提高切割质量，减少热影响区。

五、深度解析常见问题（FAQ）：扫清疑虑

Q1：安装过程通常需要多长时间？

• 小型标准系统 (≤100Nm³/h)：在场地准备完善、人员熟练的情况下，基础定位、管路连接、电气接线、初步调试可在 4 – 6 小时内完成。完整流程（含严格管路试压、保压、最终性能验收）通常需要 1 个工作日。
• 大型 / 定制化系统 (>100Nm³/h) 或复杂工况：涉及更多模块组装、大型缓冲罐安装、复杂外管路铺设、防爆特殊要求等。安装调试时间通常需要 2 – 5 个工作日，具体需根据现场评估确定。

Q2：膜组件的实际使用寿命有多长？关键影响因素是什么？

• 预期寿命：在严格遵守操作规范、入口空气品质达标、定期专业维护的前提下，MINNUO 膜组件的设计使用寿命为 5 – 8 年。
• 致命杀手 – 油污染：若入口空气含油量持续或瞬时超标（>0.01ppm），油分子会不可逆地堵塞膜微孔并破坏材料结构，导致性能急剧下降，寿命可能缩短至 2 – 3 年甚至更短。
• 监测建议：每年至少进行一次专业的膜性能检测（纯度 / 流量衰减率评估）。当发现性能明显下降时，及时联系 MINNUO 进行诊断和清洗。

Q3：设备倾斜安装会造成哪些具体危害？

• 膜丝受力不均：倾斜导致膜组内部成千上万的细长中空纤维膜丝在重力作用下发生非均匀弯曲、拉伸或挤压。
• 严重后果：
  • 加速物理老化与断裂：局部应力集中显著增加膜丝断裂风险。
  • 破坏流场分布：影响压缩空气在膜束中的均匀流动，形成 “短路” 或 “死区”。
  • 分离效率显著下降：有效膜面积减少，氮气纯度与产量双降。
• 结论：水平安装是刚性要求！

Q4：环境温度持续超过 40℃怎么办？

• 立即行动：高温是膜性能的 “天敌”。
• 解决方案：
  • 物理降温（首选）：加装工业空调或强力通风风机，强制降低设备周围环境温度至 40℃以下。
  • 设备移位：如条件允许，将设备整体移至有空调的室内或阴凉通风处。
  • 水冷方案（特殊设计）：对于特定型号或极端环境，可定制集成或外置水冷却器，直接冷却进入膜组的压缩空气。
• 不行动的后果：膜渗透率急剧上升，氮气纯度无法达标，膜寿命大幅缩短。

Q5：未来产能需求增加，能否自行扩容？

• MINNUO 的模块化优势：可以！MINNUO 系统采用高度模块化设计。
• 扩容方式：您可以通过并联新增膜分离模块来提升系统总产氮量。
• 关键前提：
  • 气源能力匹配：必须同步评估并升级前端空压机排气量和供气压力，确保满足新增膜组的流量和压力需求。
  • 控制系统升级：可能需要扩展 PLC I/O 点或升级控制器软件以管理更多模块。
  • 管道尺寸复核：检查主管路（尤其进气总管）管径是否满足扩容后流量，避免成为瓶颈。
• 建议：扩容前务必联系 MINNUO 技术支持，获取定制化的扩容方案评估报告。

Q6：氮气纯度突然或持续不足，如何系统化排查？

按优先级顺序逐步排查：

• 入口压力：检查空压机是否正常？压力表示值是否≥设备要求的最低工作压力（通常 0.7MPa）？压力过低是纯度不足的最常见原因。
• 过滤器状态：检查各级精密过滤器压差。若任何一级压差≥0.07MPa，表明滤芯严重堵塞或失效，必须立即更换。检查自动排污是否正常工作。
• 膜组温度：检查环境温度及膜组外壳温度。若 > 45℃，必须按 Q4 方案降温。高温直接导致膜选择性下降。
• 系统泄漏：使用发泡剂仔细检查进气管道、膜组外壳、接头、阀门阀杆等部位是否有泄漏？泄漏会引入未经处理的空气。
• 排气阀开度：检查排气阀（富氧气排放阀）是否被误开过大？开度过大会降低膜组工作压力。
• 氧分析仪校准：确认在线氧分析仪读数是否准确？使用经过标定的便携式氧分析仪进行对比验证。
• 膜性能衰减：如以上均正常，则可能是膜组件本身因老化或污染导致性能下降，需联系 MINNUO 进行专业检测与清洗评估。

六、总结

MINNUO 作为您值得信赖的全球合作伙伴，不仅提供世界领先的膜制氮设备，更致力于将我们积累数十年的工程经验与最佳实践，通过这份详尽的指南传递给您。如需定制化的现场安装评估方案、专业的技术指导或高效的售后服务，MINNUO 国际技术支持团队随时待命。立即联系我们，获取专属于您的项目优化建议与全方位支持！
